SSRS 旭日图

本文介绍如何使用 SSRS 创建旭日图，显示数据标签，以及通过示例格式化字体和颜色。为了演示此旭日图示例，请右键单击“数据集”文件夹以创建新的数据集。

在 SSMS 中写入以下代码，将显示我们用于此旭日图示例的数据集。

• 共享数据源.
• 嵌入式数据源.
• 嵌入式数据集.

我们在本SSRS示例中使用的SQL查询是

SELECT Terry.SalesTerritoryGroup AS TerGroup, Terry.SalesTerritoryCountry AS Country,
       Cust.Gender, SUM(Fact.SalesAmount) AS Sales
FROM FactInternetSales AS Fact INNER JOIN DimSalesTerritory AS Terry
      ON Terry.[SalesTerritoryKey] = Fact.[SalesTerritoryKey]
INNER JOIN DimCustomer AS Cust ON Cust.CustomerKey = Fact.CustomerKey
GROUP BY Terry.SalesTerritoryGroup, Terry.SalesTerritoryCountry, Cust.Gender

SSRS 旭日图

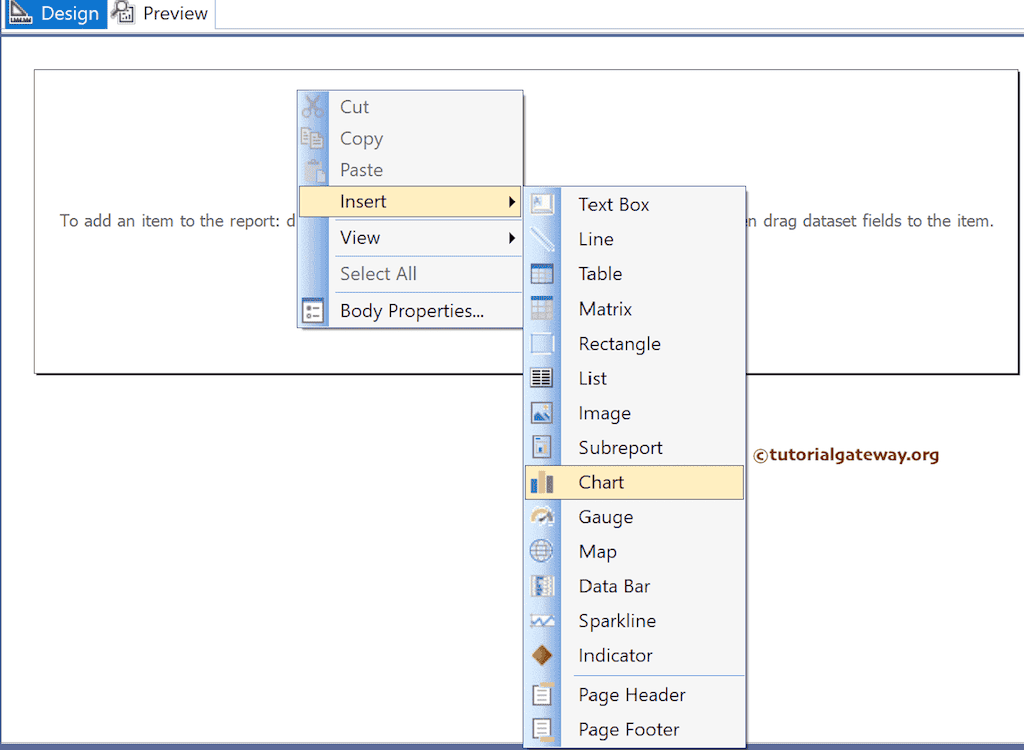

要添加旭日图，请右键单击报表区域，选择“插入”，然后从上下文菜单中选择“图表”选项。或者，将图表从工具箱拖放到报表区域。

从窗口中选择旭日图，然后单击“确定”将其添加到报表区域。

使用加号按钮或将字段拖到“值”、“类别组”和“系列组”（可选）部分。

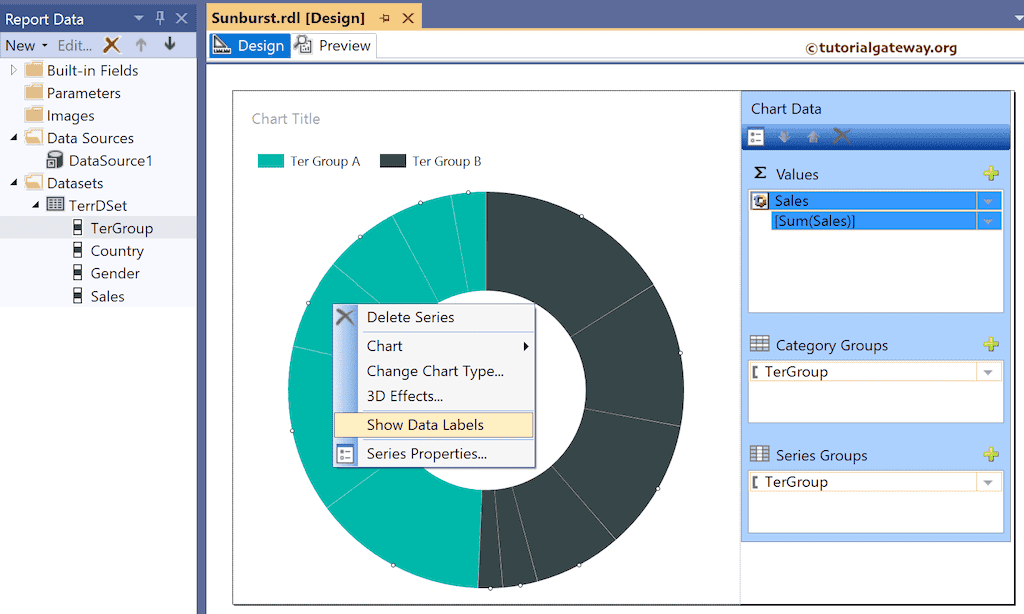

在这里，我们将“Sales”列添加到“值”，“TerritoryGroup”列添加到“类别组”，“TerritoryGroup”添加到“系列组”部分以添加颜色。接下来，右键单击旭日图，选择“显示数据标签”选项以添加标签。

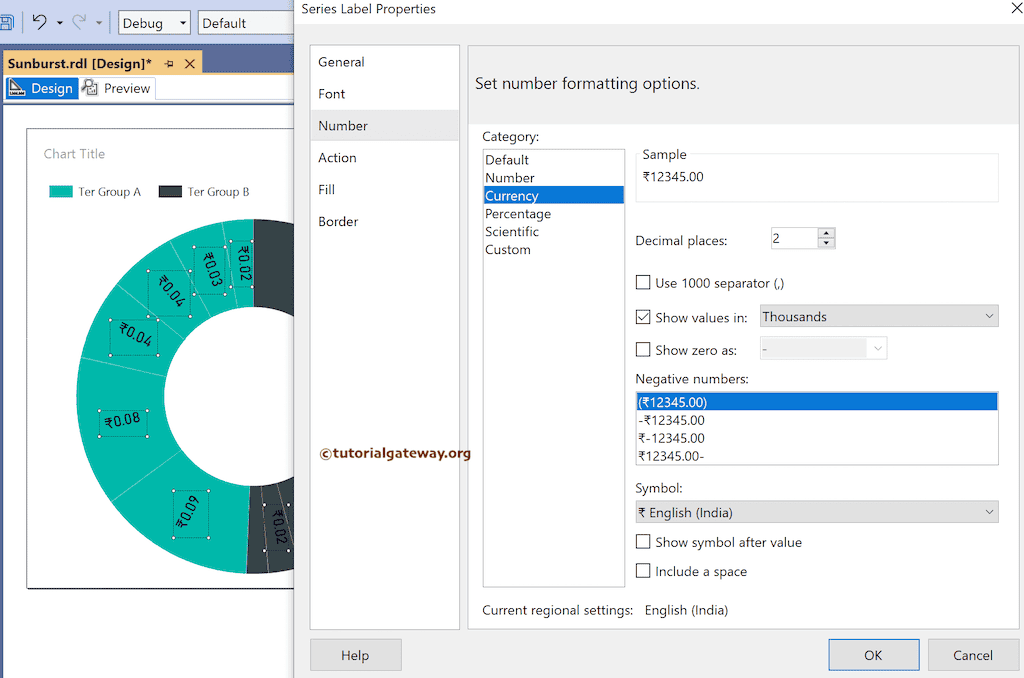

右键单击数据标签，然后选择“系列标签属性”选项，将旭日图数字格式化为显示千进制值并带有货币符号。到目前为止的预览将显示一个圆环图，但我们需要 SSRS 旭日图报表。

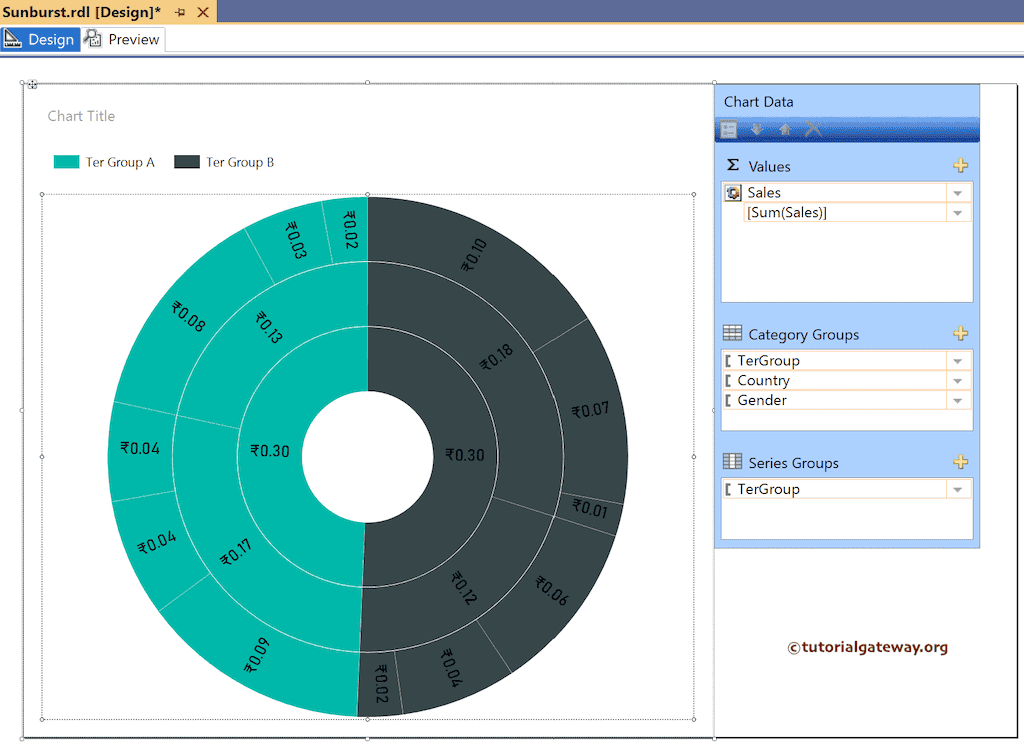

上面的图表看起来像一个圆环图，要将其转换为旭日图，我们需要添加多个层。因此，将“Country”添加到“类别组”部分。然后将“Gender”列添加到类别组。

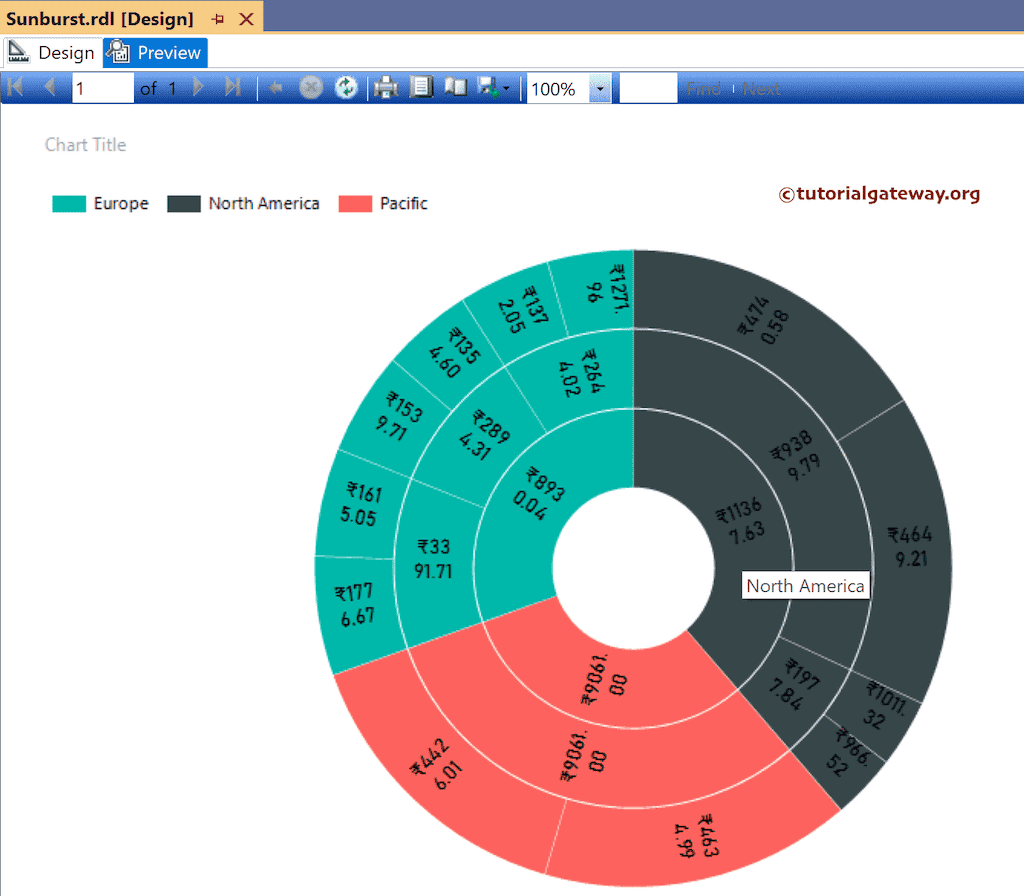

现在，预览实际的旭日图。

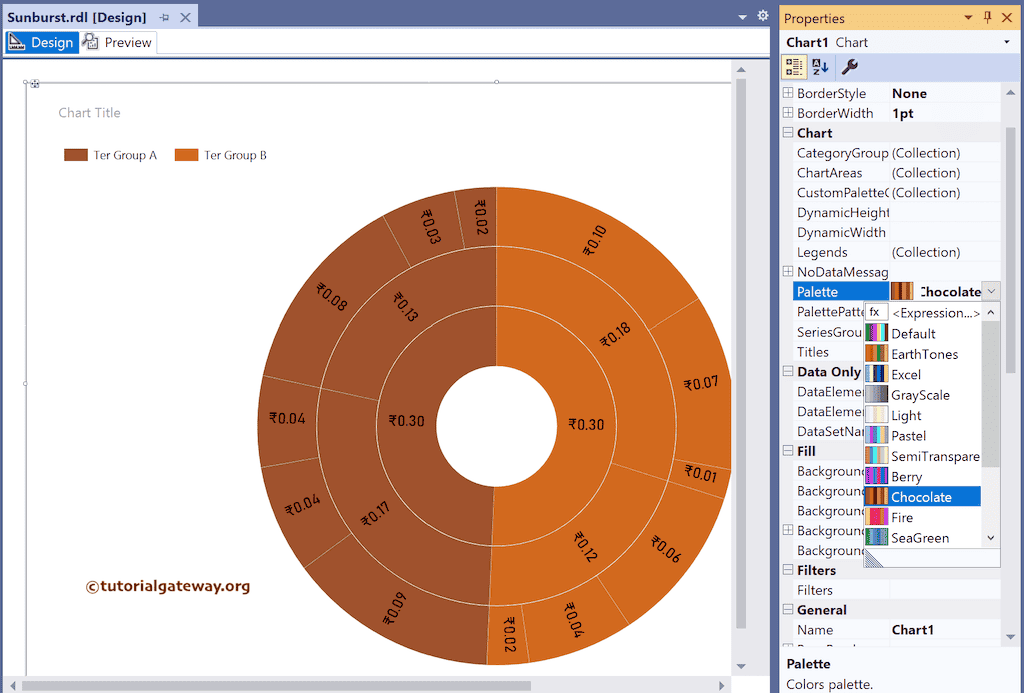

将调色板更改为“巧克力”。

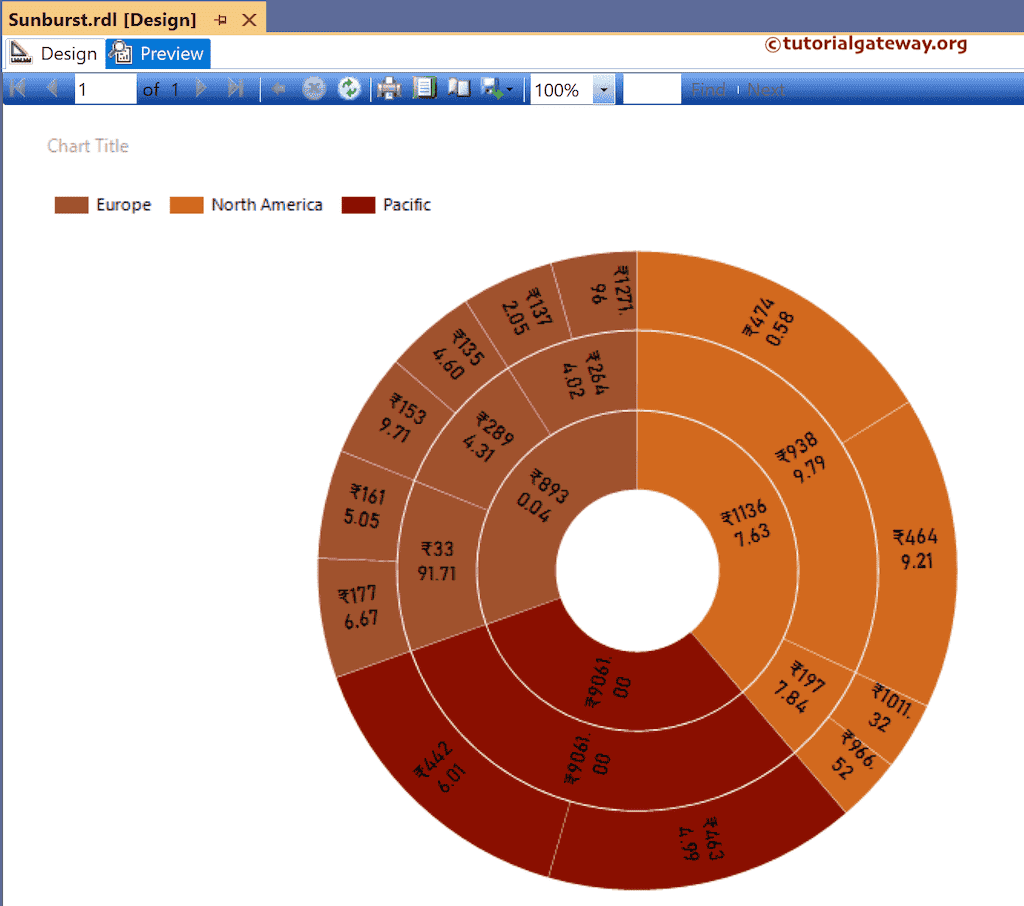

预览带有自定义调色板（巧克力）的旭日图报表。
