SSRS 堆积面积图

本文将介绍如何通过将销售额与日期字段进行匹配来创建 SSRS 3D 堆积面积图，并提供示例来设置字体和颜色。为了演示这个示例，请右键单击数据集文件夹以创建新的数据集。

在 SSMS 中写入以下代码，可以显示我们用于此堆积面积图示例的数据集。

• 共享数据源.
• 嵌入式数据源.
• 嵌入式数据集.
• 面积图.
• 平滑面积图

我们在上面的SSRS示例中使用的SQL查询是

SELECT Cat.[EnglishProductCategoryName] AS Category,
       SubCat.[EnglishProductSubcategoryName] AS SubCategory, Prod.Color,
	Fact.[OrderDate],SUM(Fact.TotalProductCost) AS ProductCost,
       SUM(Fact.SalesAmount) AS Sales
FROM FactInternetSales AS Fact
   INNER JOIN DimProduct AS Prod ON Fact.ProductKey = Prod.ProductKey
   INNER JOIN DimProductSubcategory AS SubCat ON Prod.ProductSubcategoryKey = SubCat.ProductSubcategoryKey
   INNER JOIN DimProductCategory AS Cat ON SubCat.ProductCategoryKey = Cat.ProductCategoryKey
GROUP BY Cat.[EnglishProductCategoryName], SubCat.[EnglishProductSubcategoryName],
       Prod.Color, Fact.[OrderDate]

SSRS 堆积面积图

要添加堆积面积图，请右键单击报表区域，选择“插入”，然后从上下文菜单中选择“图表”选项。或者，将图表从工具箱拖放到报表区域。

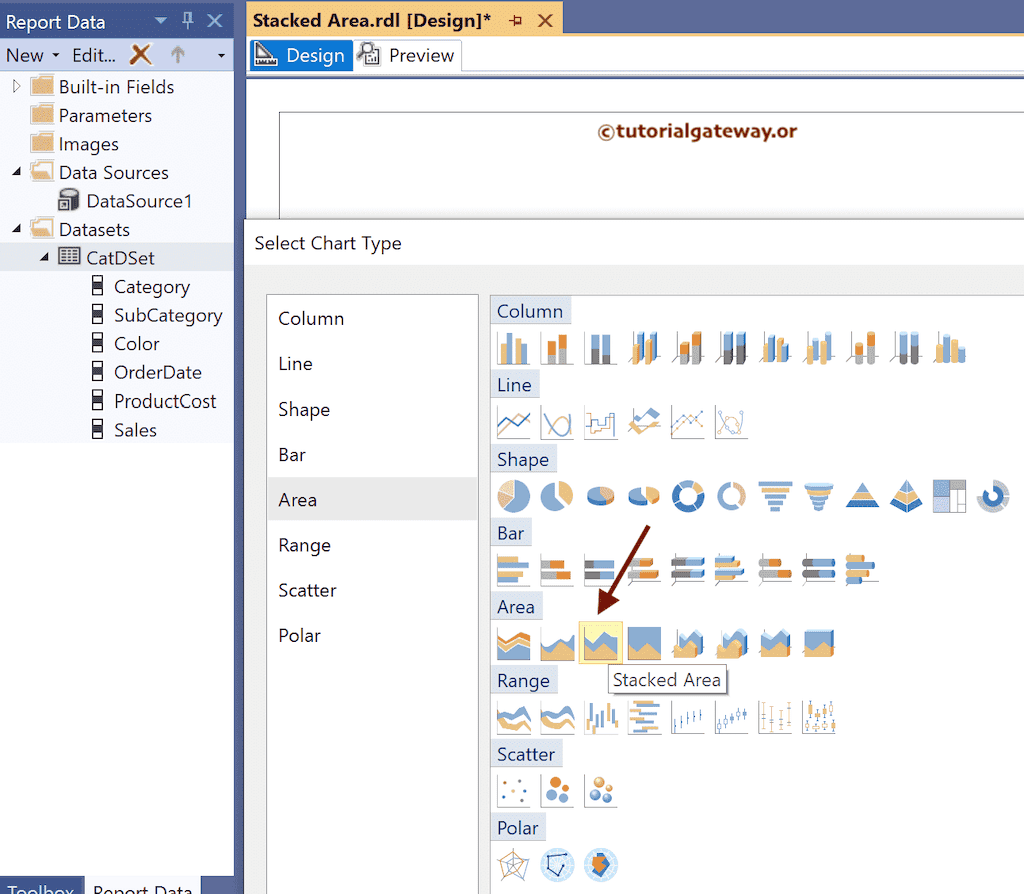

从窗口中选择堆积面积图，然后单击“确定”将其添加到报表区域。

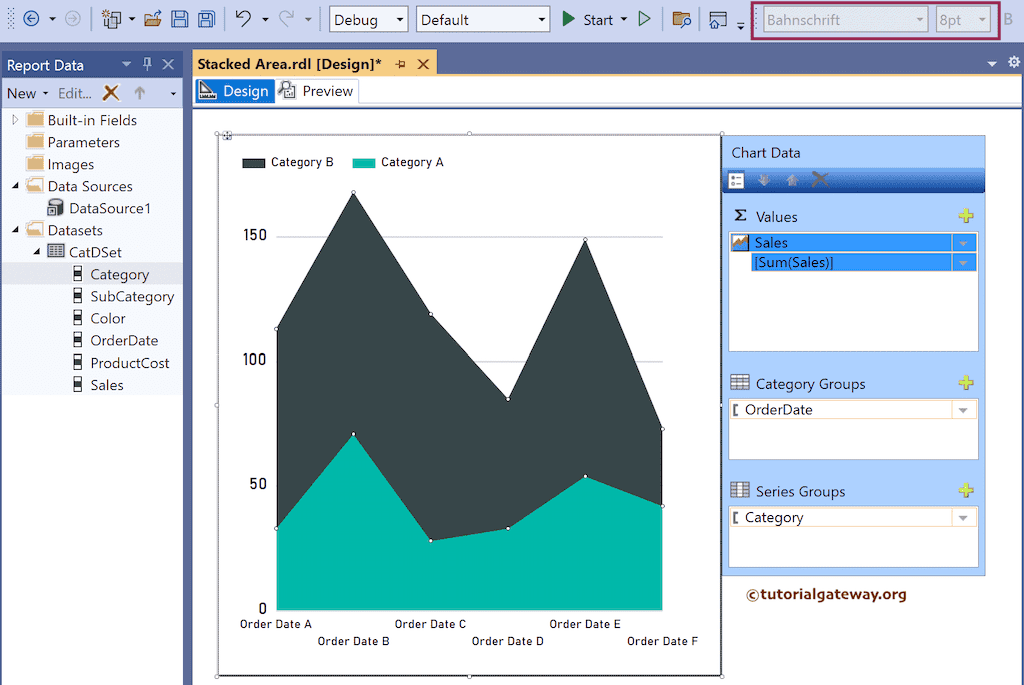

使用加号按钮或将字段拖放到“值”、“类别组”和“系列组”部分。

在这里，我们将“销售额”列添加到“值”部分，“订单日期”列添加到“类别组”部分，将“产品类别”添加到“系列组”部分。

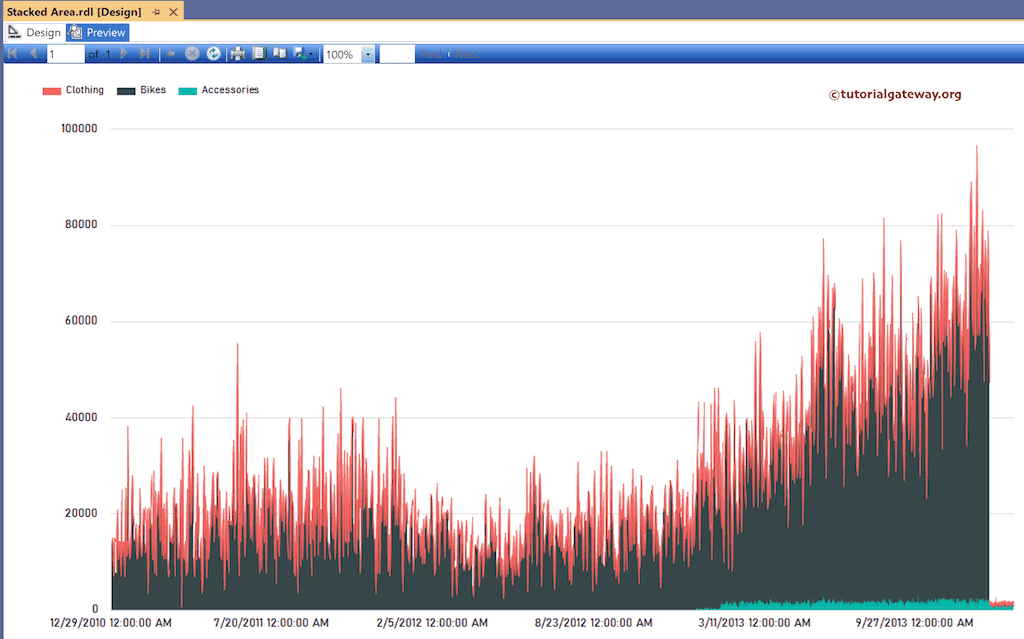

预览报表。

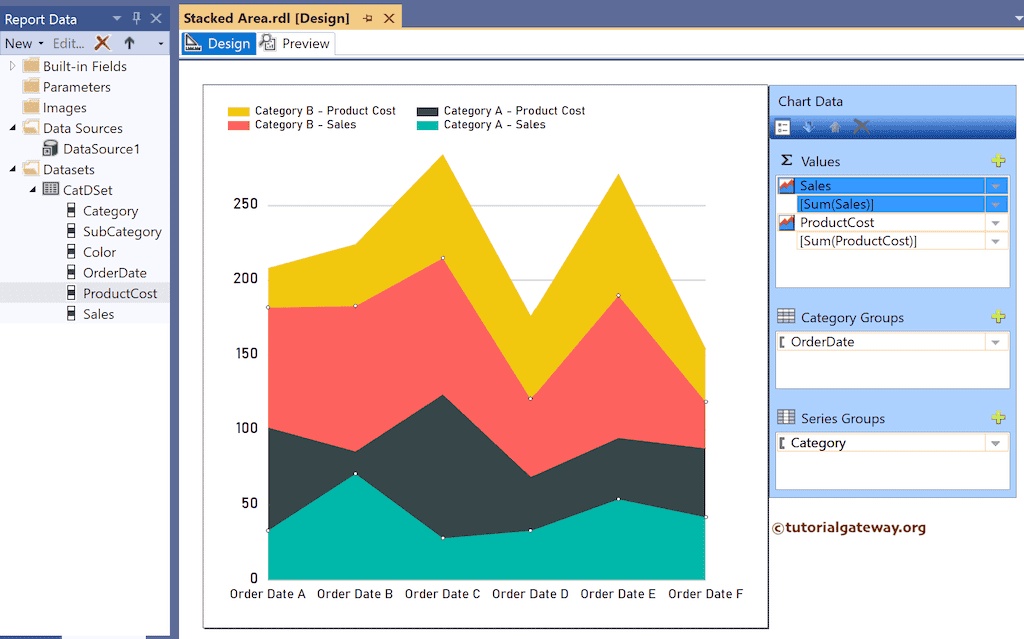

我将“产品成本”列添加到“值”部分，以便比较多个度量值。

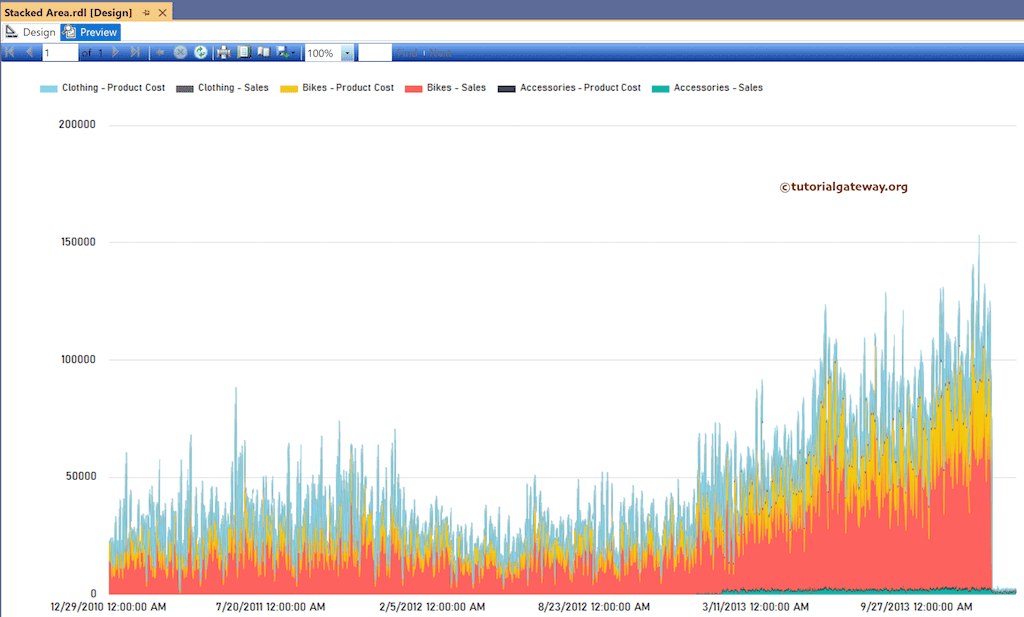

下面的屏幕截图显示了具有多个度量的堆积面积图的预览。

SSRS 3D 堆积面积图

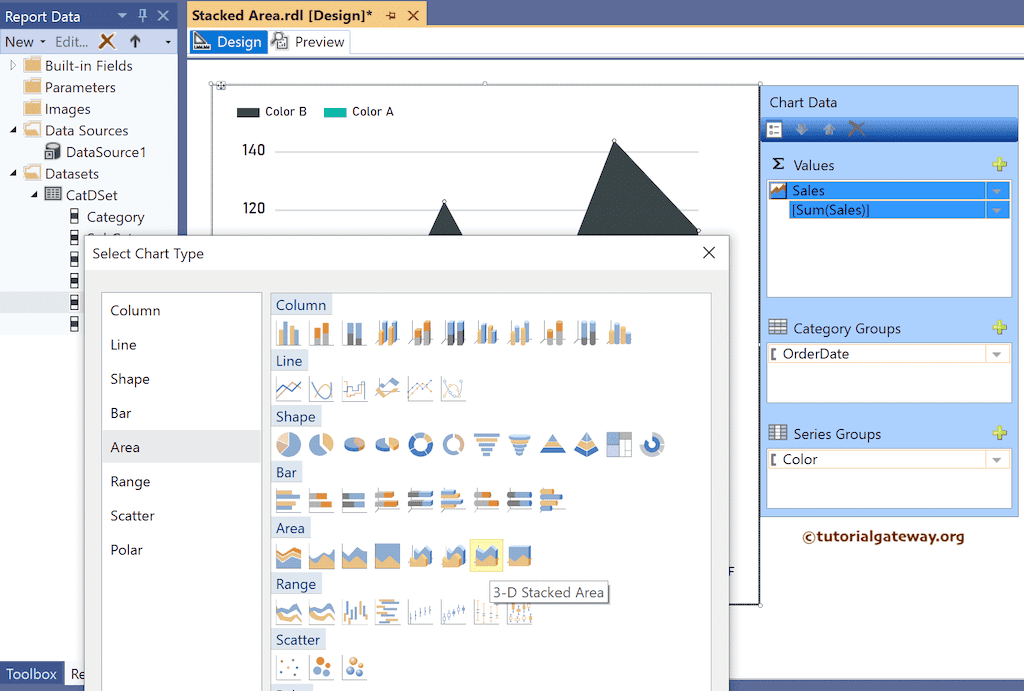

右键单击图表并选择“更改图表类型”选项。然后，从窗口中选择“3D 堆积面积图”。

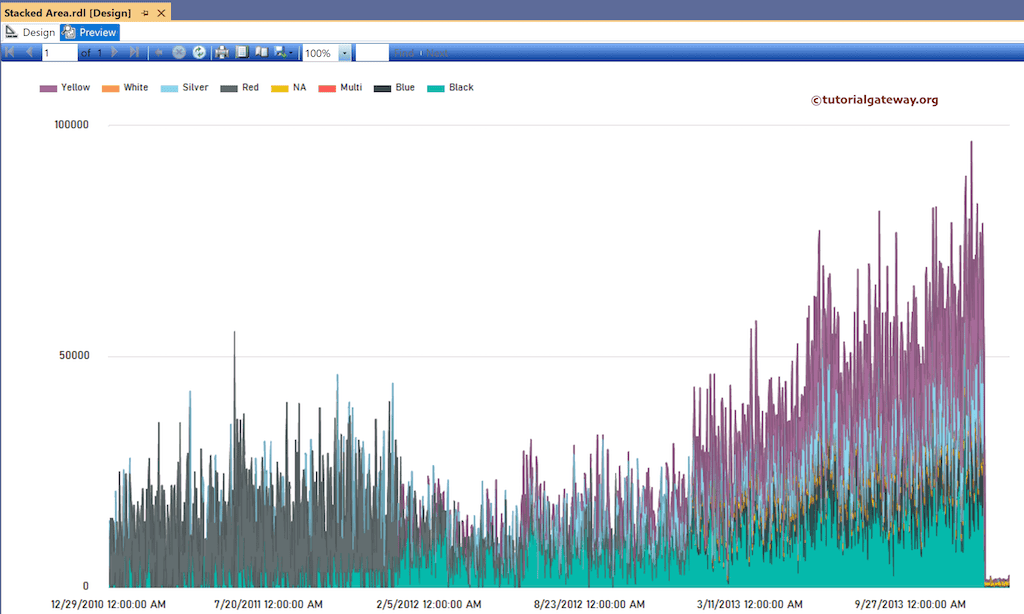

预览报表。
