SSRS 3D 堆积水平圆柱图

本文介绍如何在 SSRS 中创建 3D 堆积水平圆柱图，显示数据标签，并附带示例说明如何设置其颜色和字体。为了演示此示例，请右键单击“数据集”文件夹以创建新的数据集。

在 Management Studio 中编写以下代码，即可显示我们用于此示例的数据集。

• 共享数据源.
• 嵌入式数据集.

我们在上面的SSRS示例中使用的SQL查询是

SELECT Geo.[EnglishCountryRegionName] AS [Country]
	,Cust.EnglishEducation AS Education
	,SUM(Fact.SalesAmount) AS Sales
FROM  DimCustomer AS Cust
INNER JOIN FactInternetSales AS Fact ON Cust.CustomerKey = Fact.CustomerKey
INNER JOIN [DimGeography] AS Geo ON Cust.GeographyKey = Geo.GeographyKey
GROUP BY Geo.[EnglishCountryRegionName],Cust.EnglishEducation

SSRS 3D 堆积水平圆柱图

要添加 3D 堆积水平圆柱图，请右键单击报表区域，选择“插入”，然后从上下文菜单中选择“图表”选项。或者，将图表从工具箱拖放到报表区域。

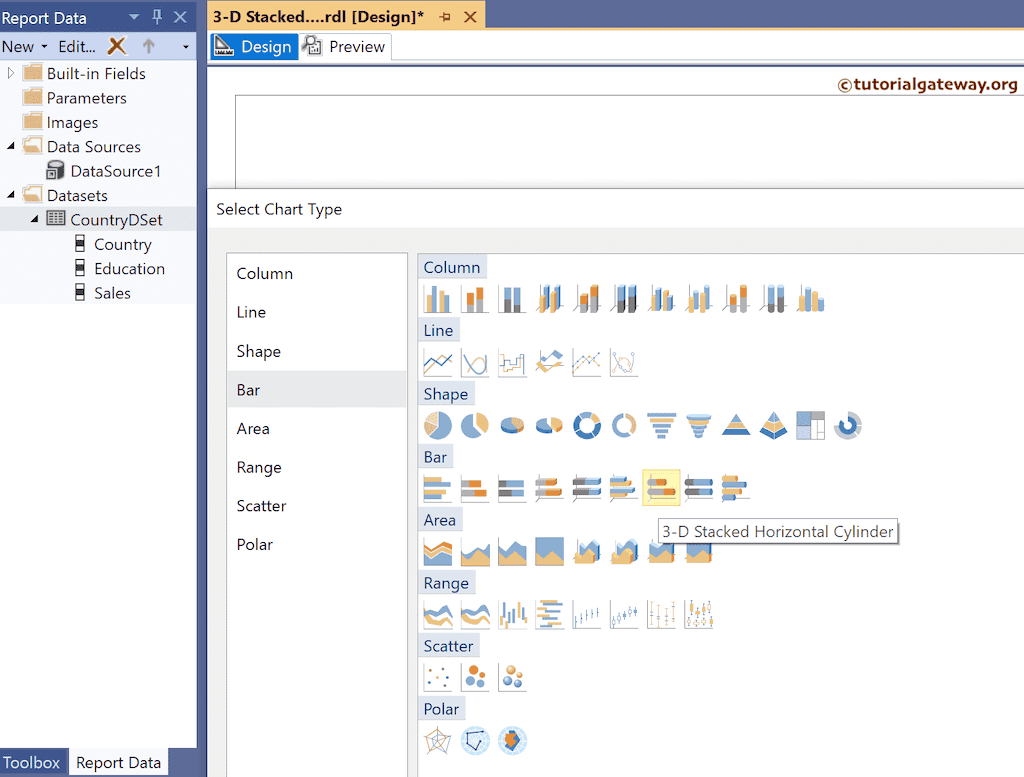

从窗口中选择 3D 堆积水平圆柱图，然后单击“确定”将其添加到报表区域。

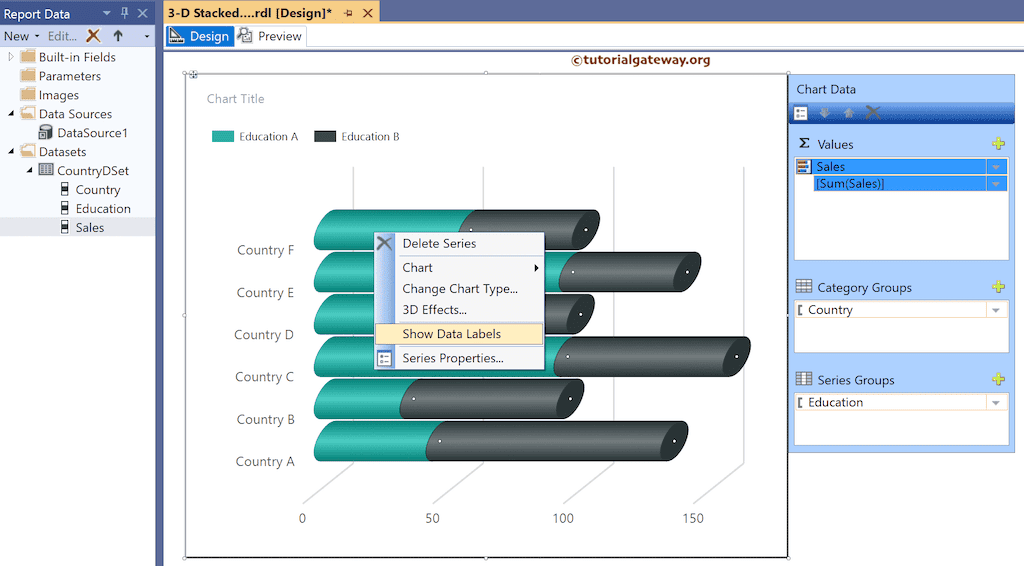

使用加号按钮或将字段拖到“值”、“类别组”和“系列组”部分。在此，我们将“销售额”列添加到“值”中，“国家”字段添加到“类别组”中，“教育”列添加到“系列组”中。接下来，右键单击 3D 堆积水平圆柱图，然后选择“显示数据标签”选项以添加标签。

使用工具栏或属性窗口格式化 X 轴、Y 轴、数据标签和图例的 3D 堆积水平圆柱图的字体、颜色和大小。

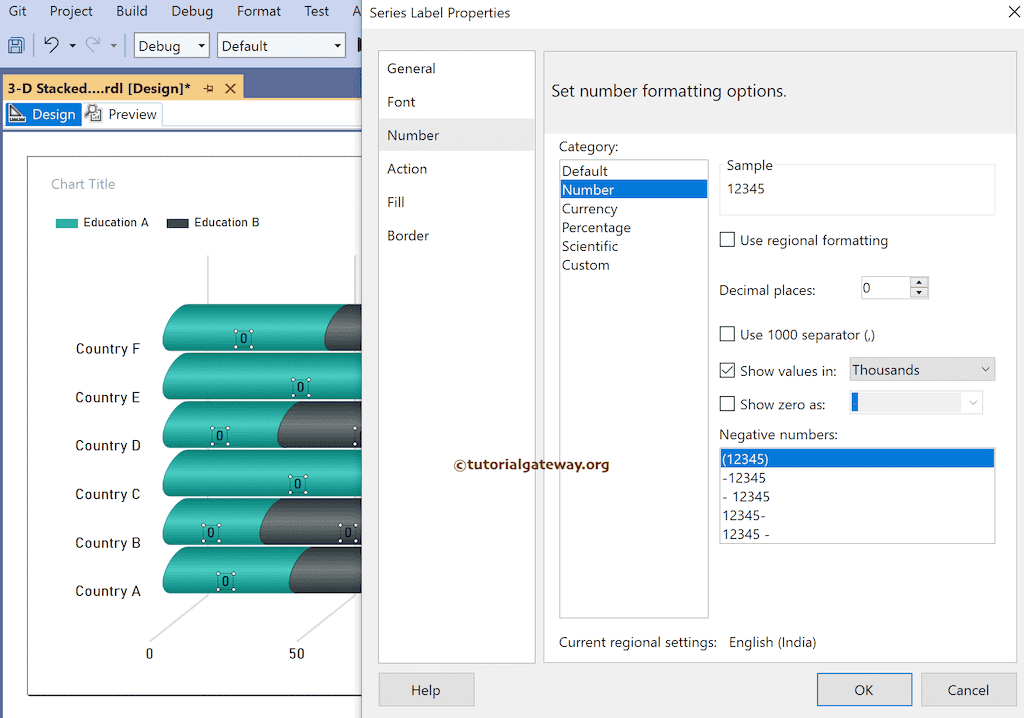

右键单击数据标签，然后选择“系列标签属性”选项。使用此窗口将数字格式化为货币，并将值显示为千。

单击预览按钮查看 3D 堆积水平圆柱图。

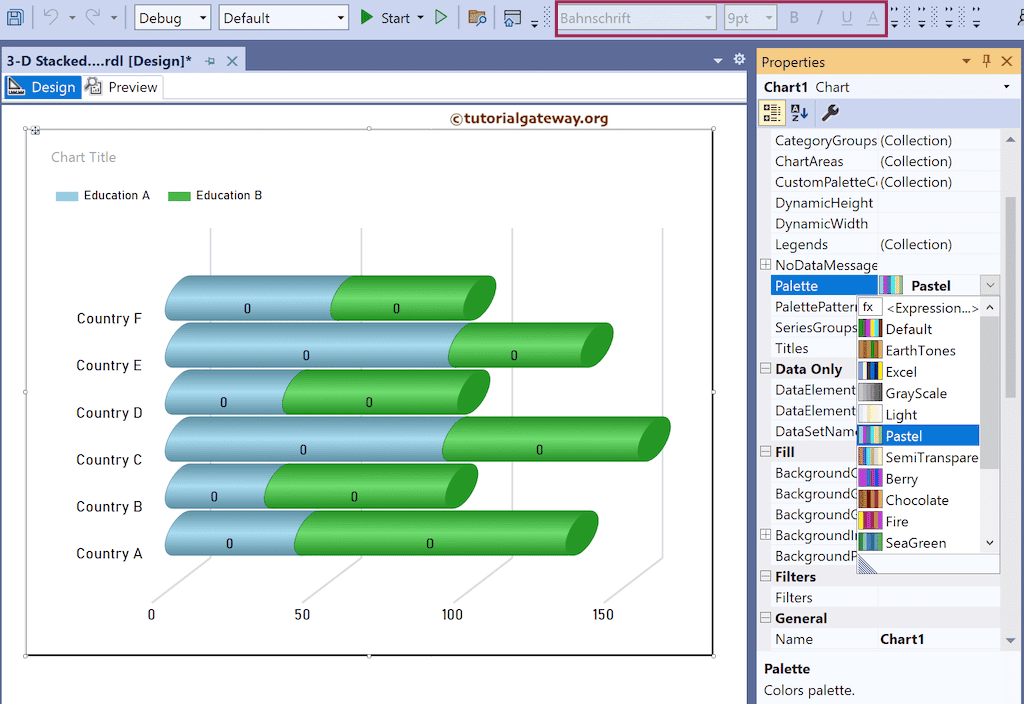

选择整个图表，然后将调色板更改为“柔和”。

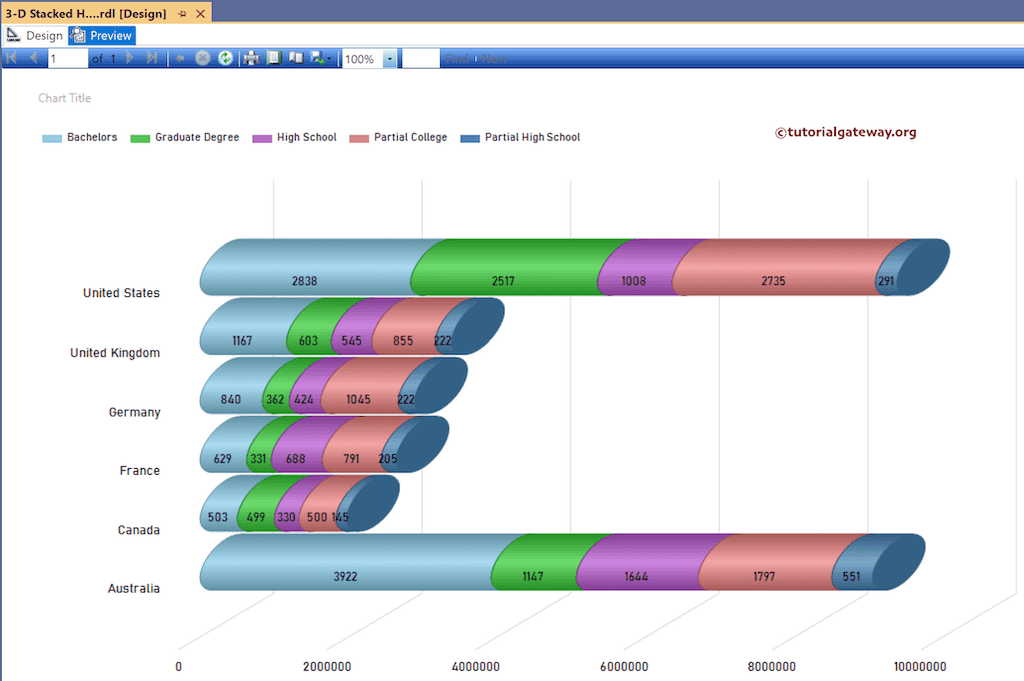

预览 3D 堆积水平圆柱报表。
