SSRS 中的雷达图可以方便地可视化数值数据。我们可以将 SSRS 雷达图称为 X 轴值被包装在 360 度内的折线图。
在本文中，我们将通过一个示例向您展示如何在 SSRS 中创建雷达图，如何更改其标题、雷达图字体样式、图表模型以及在 SSRS 或 SQL 报表服务中显示雷达图上的数据标签。
对于这个 SSRS 雷达图示例，我们编写了自定义 SQL 查询。
-- SQL Query that we use in SSRS Radar Chart
SELECT Cat.[EnglishProductCategoryName] AS ProductCategory,
SubCat.[EnglishProductSubcategoryName] AS ProductSubCategory,
Prod.EnglishProductName AS ProductName,
Prod.Color,
Fact.OrderQuantity,
Fact.TotalProductCost,
Fact.SalesAmount,
Fact.TaxAmt,
Fact.[Freight]
FROM FactInternetSales AS Fact
INNER JOIN DimProduct AS Prod
ON Fact.ProductKey = Prod.ProductKey
INNER JOIN DimProductSubcategory AS SubCat
ON Prod.ProductSubcategoryKey = SubCat.ProductSubcategoryKey
INNER JOIN DimProductCategory AS Cat
ON SubCat.ProductCategoryKey = Cat.ProductCategoryKey
它将返回的 SQL 数据是：
在 SSRS 中创建雷达图
在此示例中，我们将创建一个雷达图来显示按产品颜色分组的销售金额，间隔为 30 度。下面的屏幕截图将展示我们用于此 SSRS 雷达图报表的数据源和数据集。

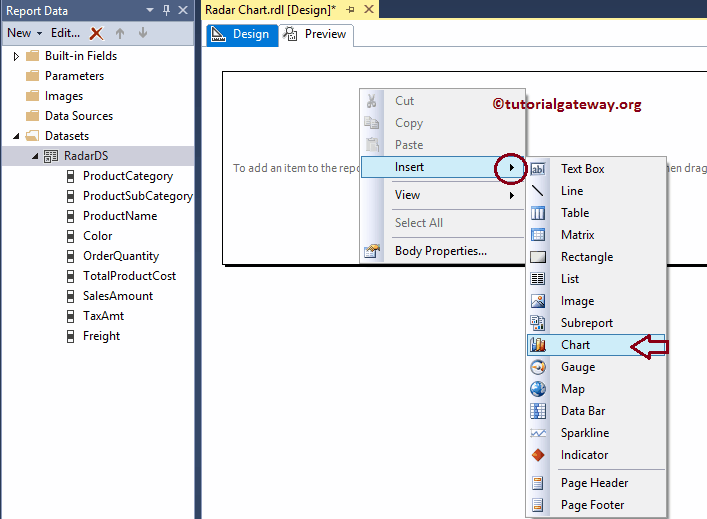

在 SSRS 报表设计中，我们可以通过将“图表”属性从工具箱拖动到设计空间来添加雷达图。或者，右键单击报表设计器以打开上下文菜单。在上下文菜单中，请选择“插入”->“图表”选项。

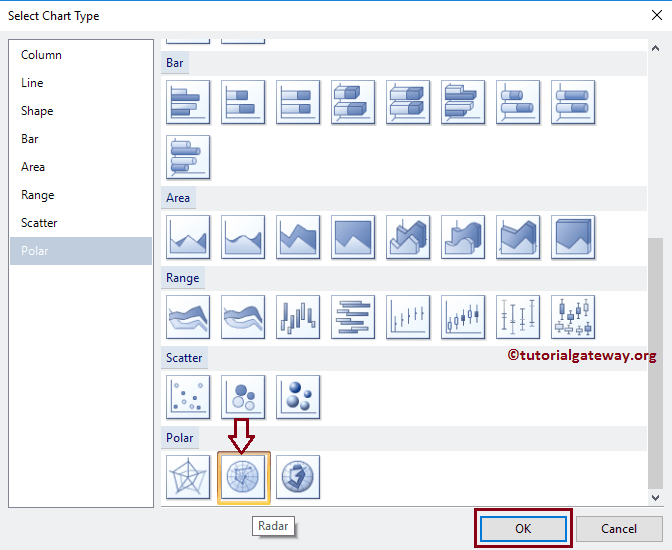

选择“图表”选项后，将打开一个名为“选择图表类型”的新窗口，用于从可用图表中选择所需的图表。在此示例中，我们选择雷达图。

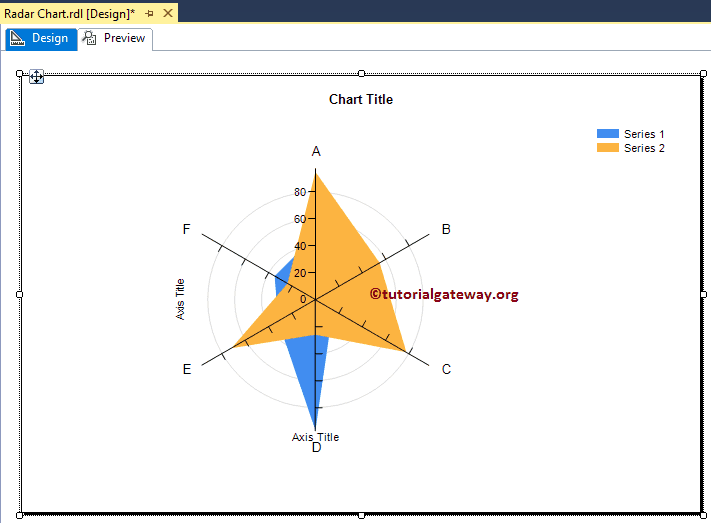

单击“确定”按钮后，雷达图将显示在设计区域中，并带有占位符数据。

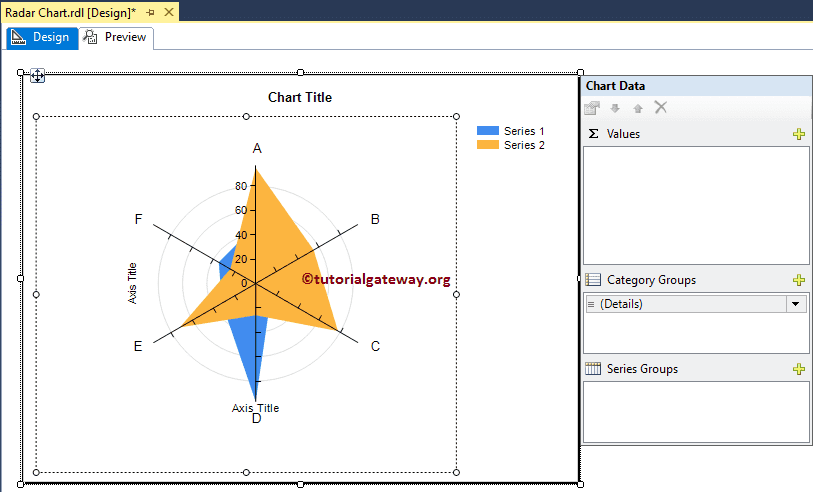

单击 SSRS 雷达图周围的空白区域将打开“图表数据”窗口。
- 值：任何数值（度量值），例如总销售额、销售金额、客户数量、税金等。所有这些值都将使用聚合函数（Sum、Avg、Count 等）进行聚合。这是因为我们按类别组项对它们进行分组。
- 类别组：请指定要用于划分轴的列名。
- 系列组：在此处指定维度。它会进一步对单个类别进行分组。

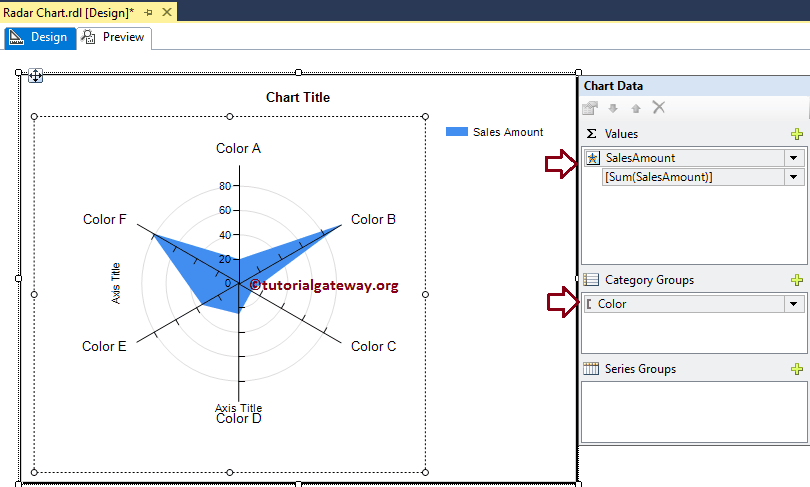

如前所述，在此示例中，我们将创建一个雷达图来按颜色查找销售金额。因此，将数据集中的销售金额列拖放到图表数据值中，将产品颜色拖放到类别组中。

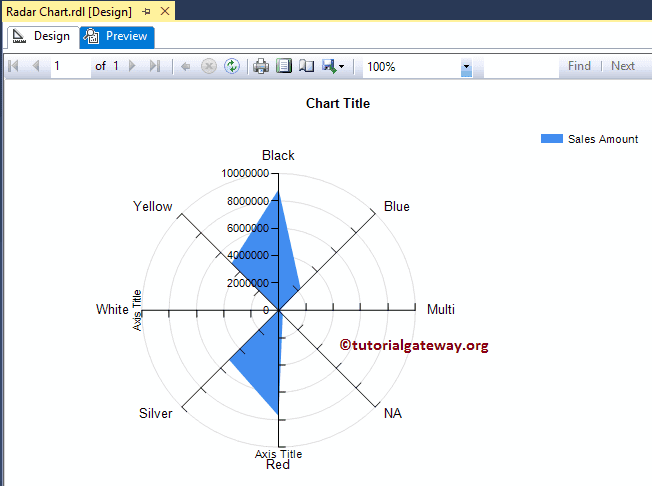

单击“预览”按钮可查看报表预览。
如果您观察到上图，它提供了完美的结果，但我们无法识别每种颜色的确切销售金额。所以，让我们添加数据标签。
格式化 SSRS 中的雷达图
以下示例列表将向您展示在 SSRS 中格式化雷达图所涉及的步骤。
为雷达图添加数据标签

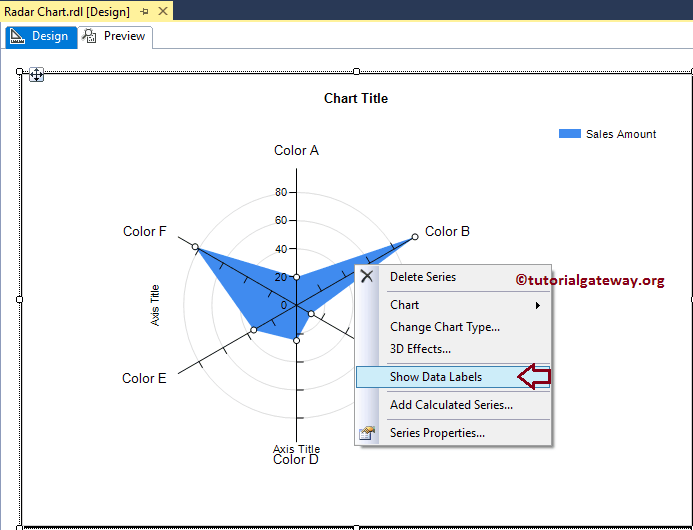

右键单击雷达图，然后从上下文菜单中选择“显示数据标签”选项以显示值。

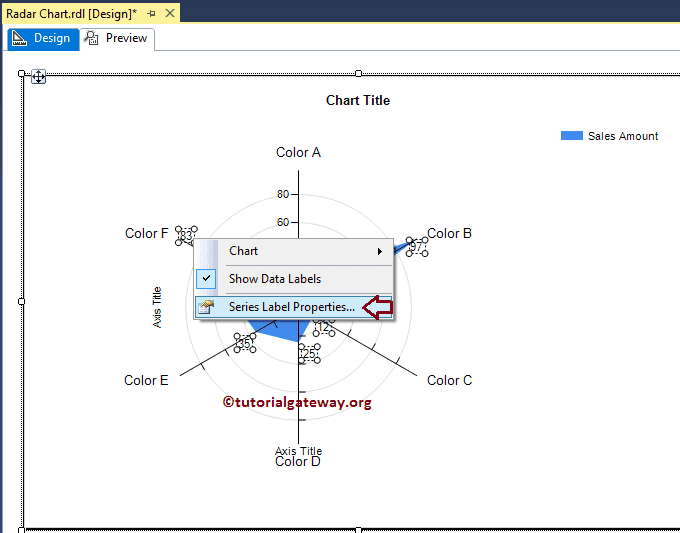

接下来，我将格式化数据标签的字体。为此，请选择数据标签，然后右键单击它将打开上下文菜单。在这里，请从其中选择“系列标签属性”选项。

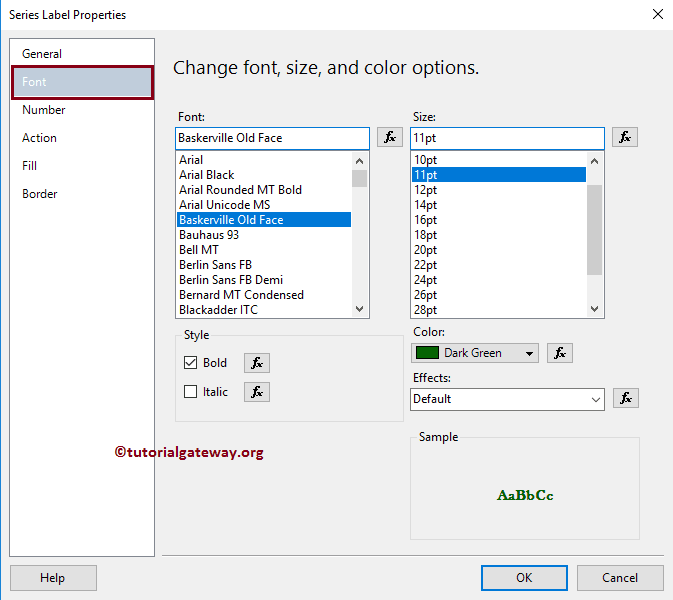

在这里，我们将字体更改为 Baskerville Old Face，字号为 11pt，颜色为深绿色，字重为粗体。

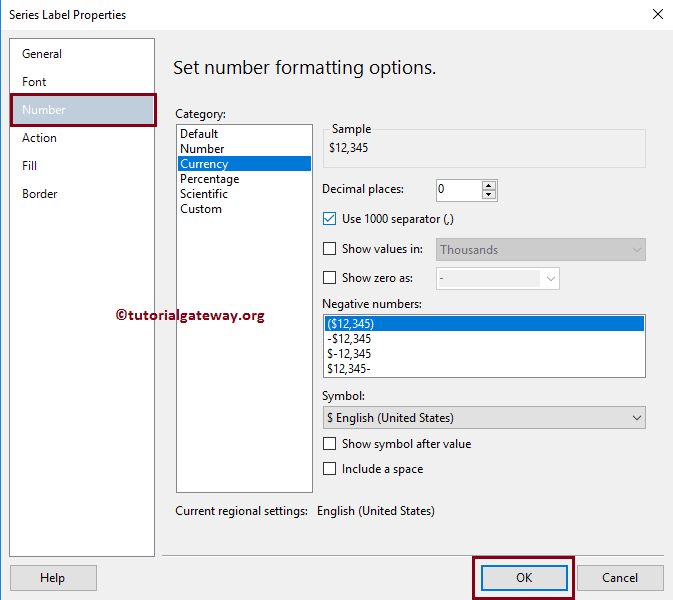

在“数字”选项卡下，我们将默认数字更改为带有 0 位小数的货币。

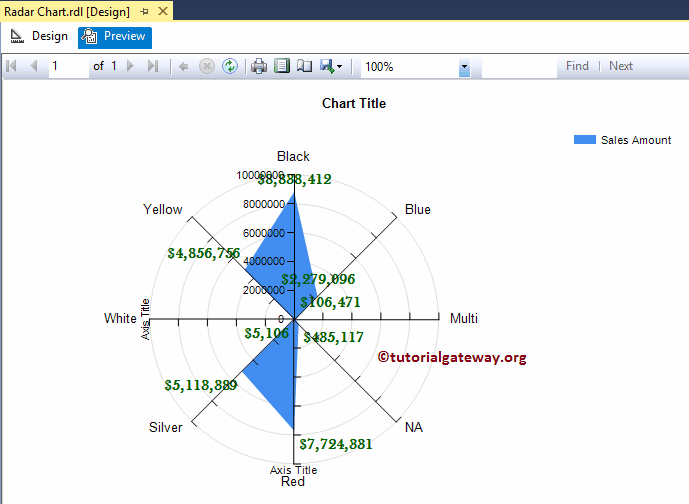

单击预览以查看报表预览。
更改 SSRS 雷达条形图的轴属性

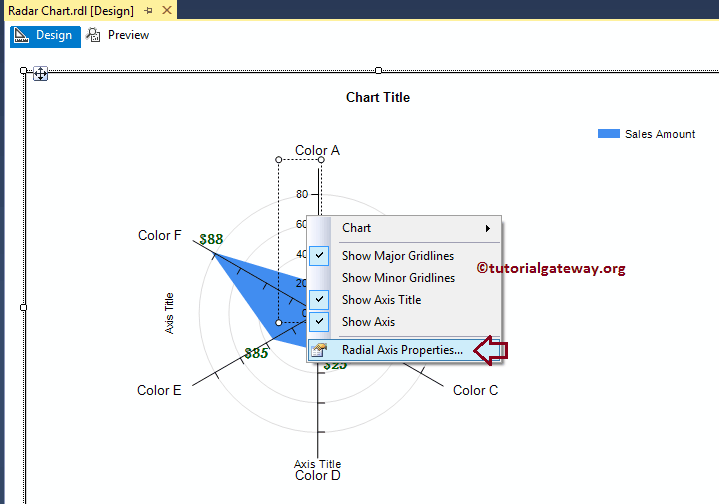

右键单击雷达条形图的轴，然后从上下文菜单中选择“径向轴属性..”选项以格式化轴值。

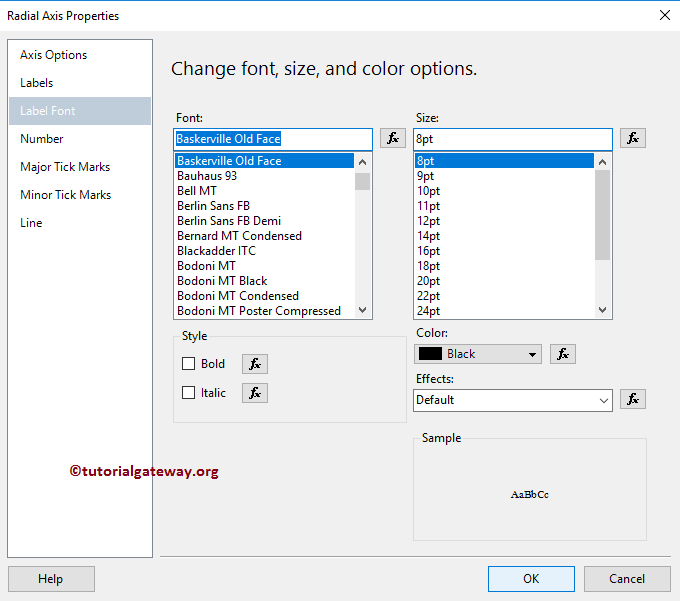

在这里，我们更改了径向轴的字体样式和字号。
更改 SSRS 雷达图标题

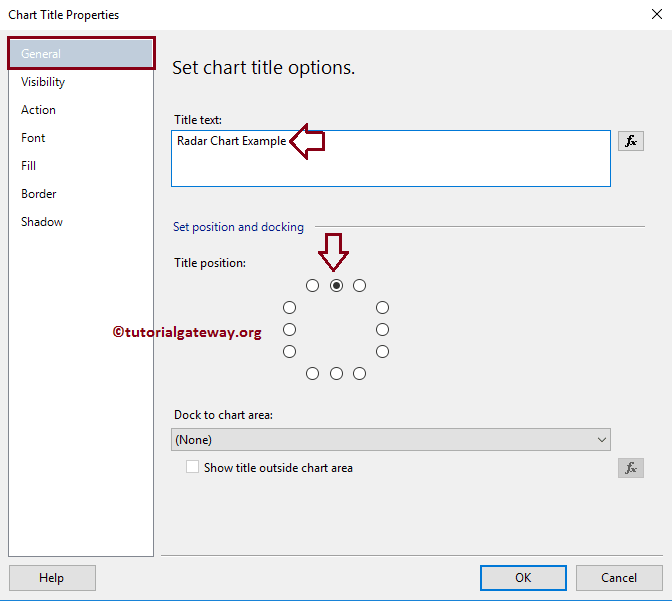

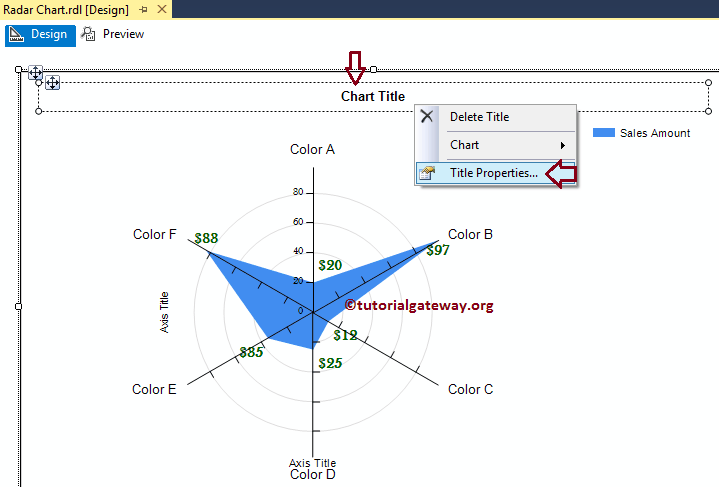

要更改雷达图标题，请选择“图表标题”区域，然后根据您的要求更改标题。或者，右键单击它将打开上下文菜单。请选择“标题属性..”选项。
在这里，我们将标题更改为“雷达图示例”，因为报表显示的是相同的。
格式化雷达图标题字体

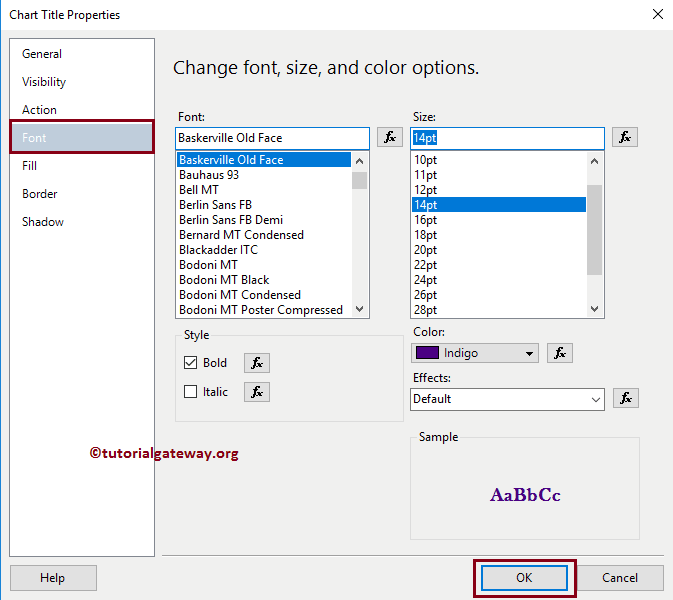

在“字体”选项卡中，我们可以更改雷达图标题的字号、字体系列、字体样式和颜色。在这里，我们将字体更改为 Baskerville Old Face，字号为 14pt，颜色为靛蓝色，样式为粗体，如下图所示。

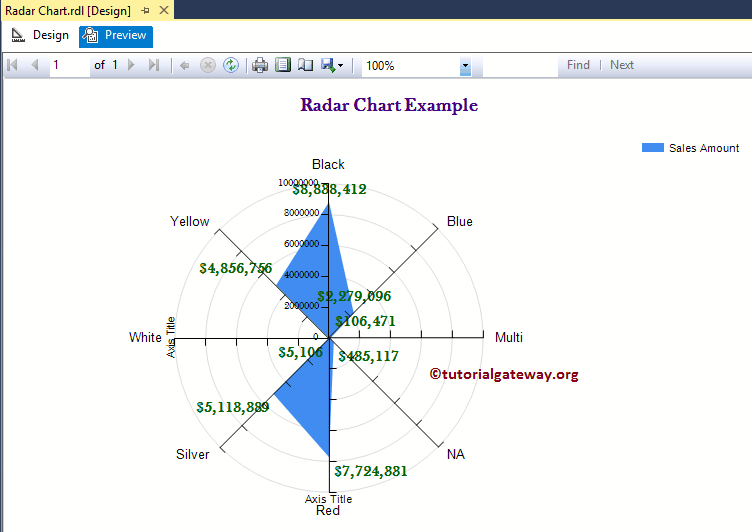

单击“确定”关闭属性窗口，然后单击“预览”选项卡以查看报表预览。
SSRS 中的不同雷达图

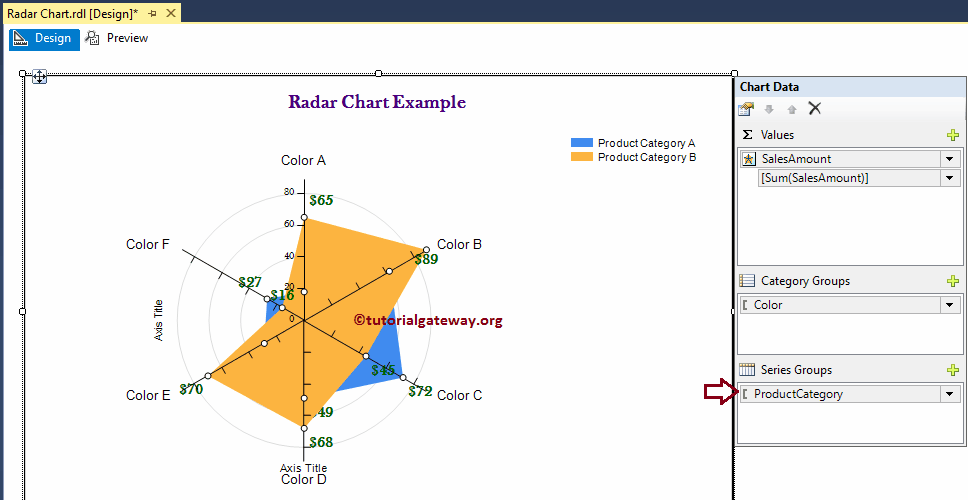

我将产品类别添加到系列组部分。

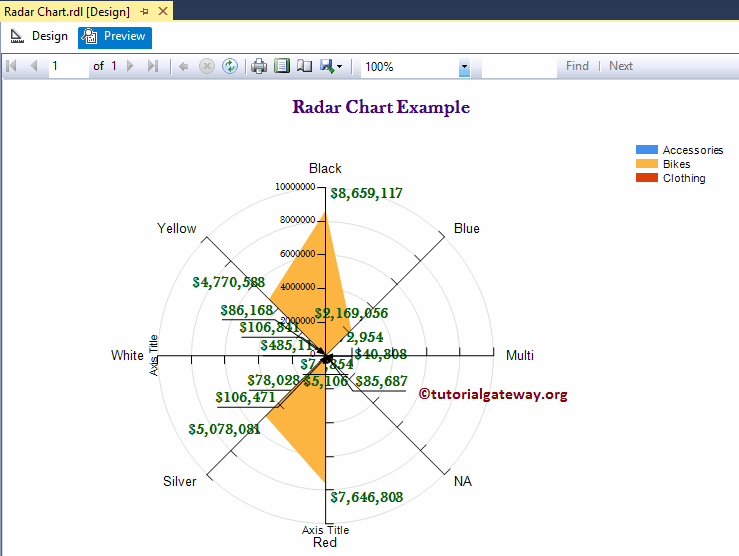

单击 SSRS 雷达图预览选项卡以查看报表预览。

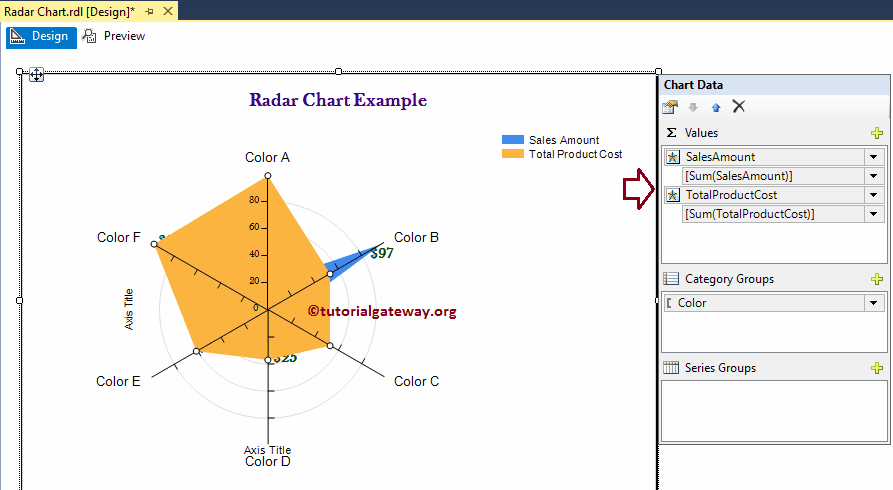

在这里，我们只是将另一个度量值（或数值）列添加到了值部分。

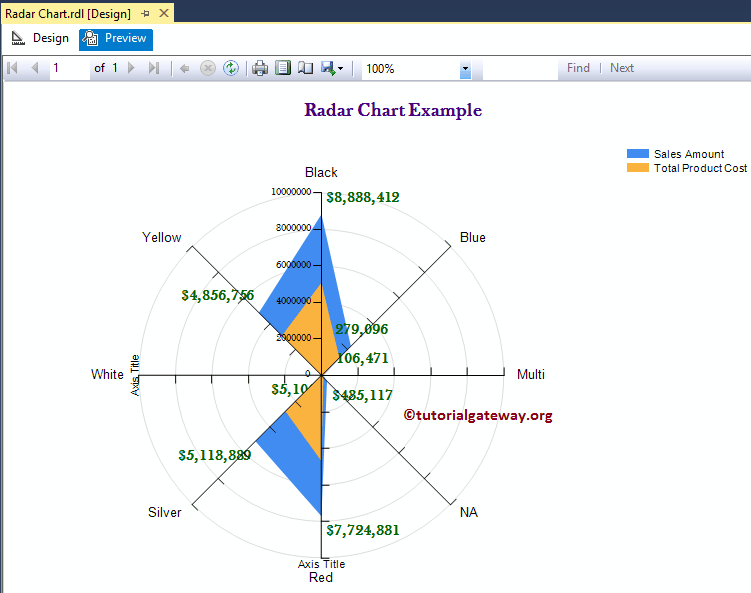

单击预览选项卡以查看报表。

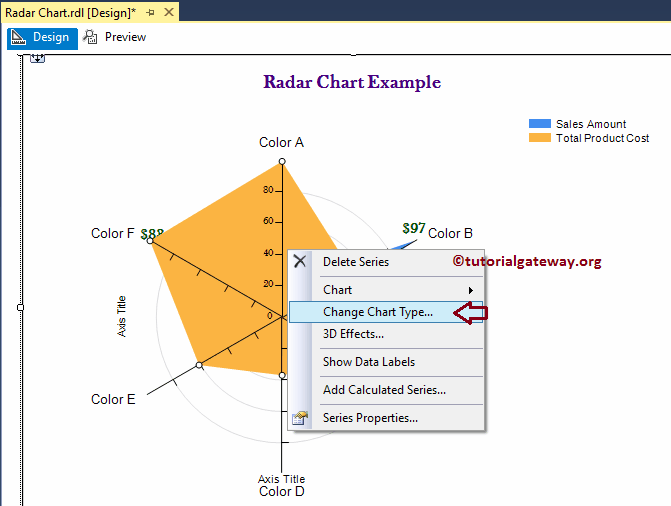

SSRS 允许我们在创建雷达图后更改图表类型。为此，首先选择雷达图，然后右键单击它将打开上下文菜单。请选择“更改图表类型…”选项。

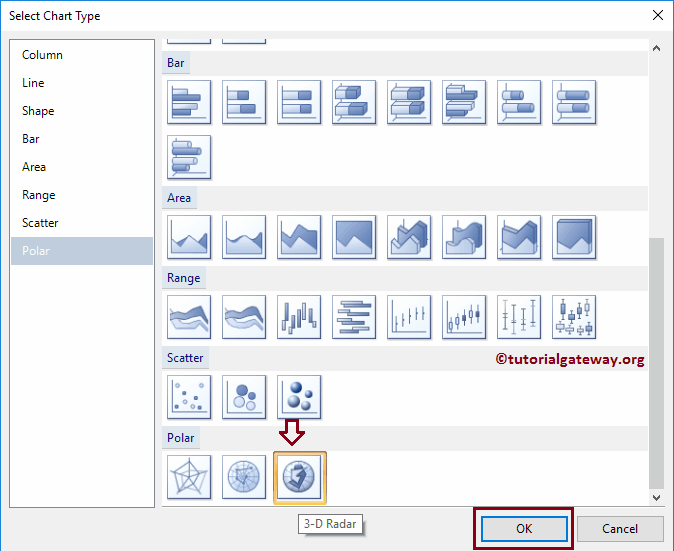

选择“更改图表类型…”选项后，将打开一个名为“选择图表类型”的新窗口以选择要更改的图表。在这里，我们选择 3D 雷达图。

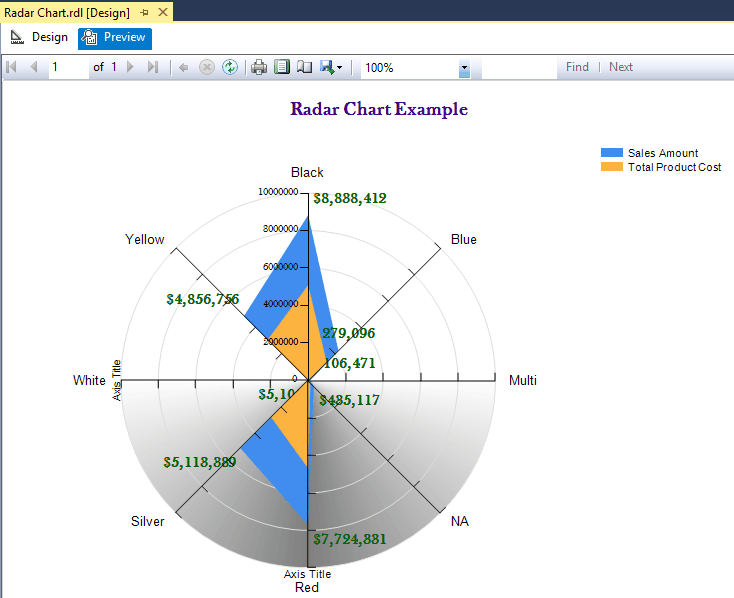

单击预览选项卡以查看雷达图预览。
从上图可以看出，我们已成功将 SSRS 中的图表类型从二维雷达图更改为三维雷达图。
