SSIS 左外连接

在本文中，我们将使用Merge Join转换在两个SQL表上执行SSIS左外连接。在开始创建包之前，让我们看一下用于Merge Join转换的SSIS左外连接的两个源表。

数据库中的Employees表是

数据库中的 Department 表是

Merge Join转换的SSIS左外连接示例

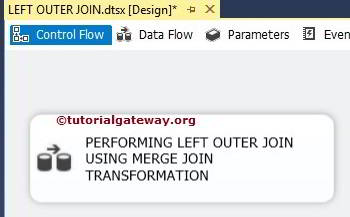

步骤1：将数据流任务从工具箱拖放到控制流区域。并将其重命名为“使用Merge Join转换在SSIS中执行左外连接”。

双击数据流任务将带我们进入数据流区域。

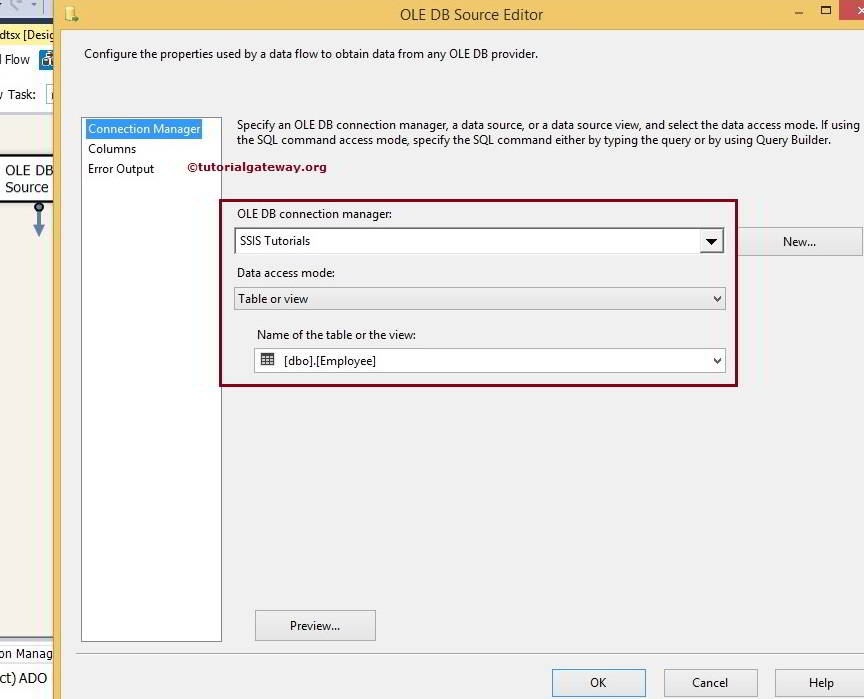

步骤2：将两个OLE DB源拖放到数据流区域。然后，双击第一个OLE DB源以打开连接管理器设置。它还提供了一个选项来选择包含源数据的表。

从上面的屏幕截图中，您可以看到我们从数据库中选择了[Employees]表

步骤3：单击“列”选项卡以检查列。在此选项卡中，我们可以取消选中不需要的列。

步骤4：双击第二个OLE DB源以配置第二个表以在SSIS中执行左外连接。在这里，我们从数据库中选择[Department]

步骤5：重复步骤3

步骤6：将两个排序转换从工具箱拖放到数据流区域。并将OLE DB源的输出箭头连接到此转换。

步骤7：请配置排序转换。选中要排序的列，然后“传递”其余列。如果您忘记选择“传递”，则这些列不会出现在输出列中。

从源数据中，DepartID是Employees和Department表之间的连接键。因此，我们将Employees表按DepartID升序排序。

提示：Merge Join转换在没有对输入行进行排序的情况下无法工作。因此，在SSIS中应用左外连接之前，排序转换是强制性的。

单击排序转换1，然后使用id列按升序对Department表进行排序。

步骤8：现在，将Merge Join转换拖放到数据流区域，以对已排序的表执行左外连接。

配置Merge Join中的SSIS左外连接

当您将排序转换的输出箭头拖到Merge Join转换时，将出现“输入输出选择”窗口，以选择它是Merge Join左输入还是Merge Join右输入。

在这里，我们为Employees表选择了Merge Join左输入。单击确定，然后拖放排序转换1的输出箭头。在这里，Merge Join右输入由智能系统自动选择。

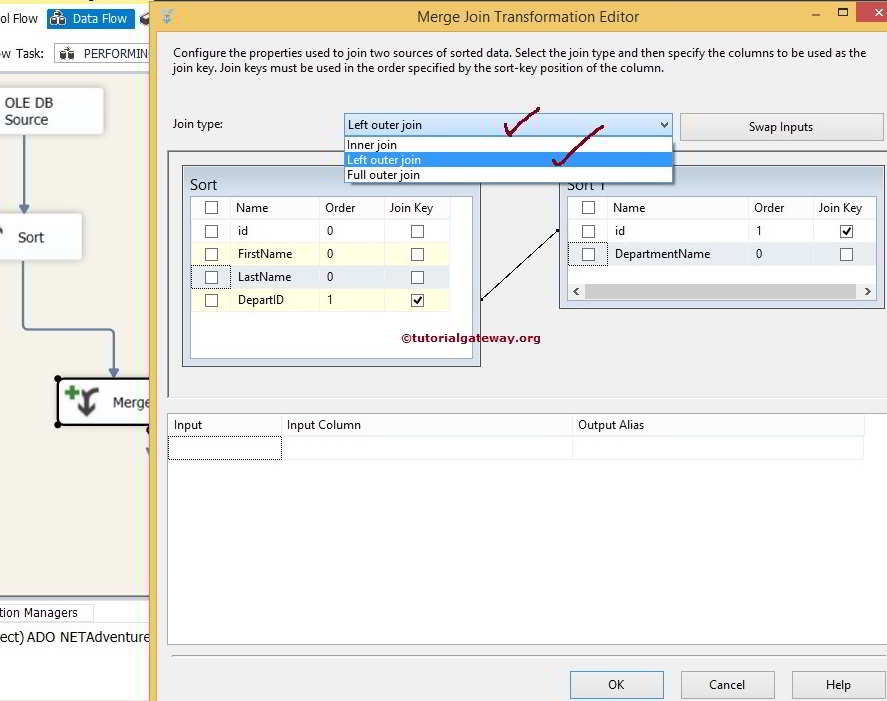

步骤9：双击Merge Join转换将打开Merge Join转换编辑器以对其进行配置。

Join Type提供了一个下拉列表，用于选择要在源数据上执行的连接类型（例如，SSIS中的内连接、左外连接和全外连接）。在此示例中，我们正在执行左外连接。这就是为什么我们从Join Type选项中选择了SSIS左外连接选项。

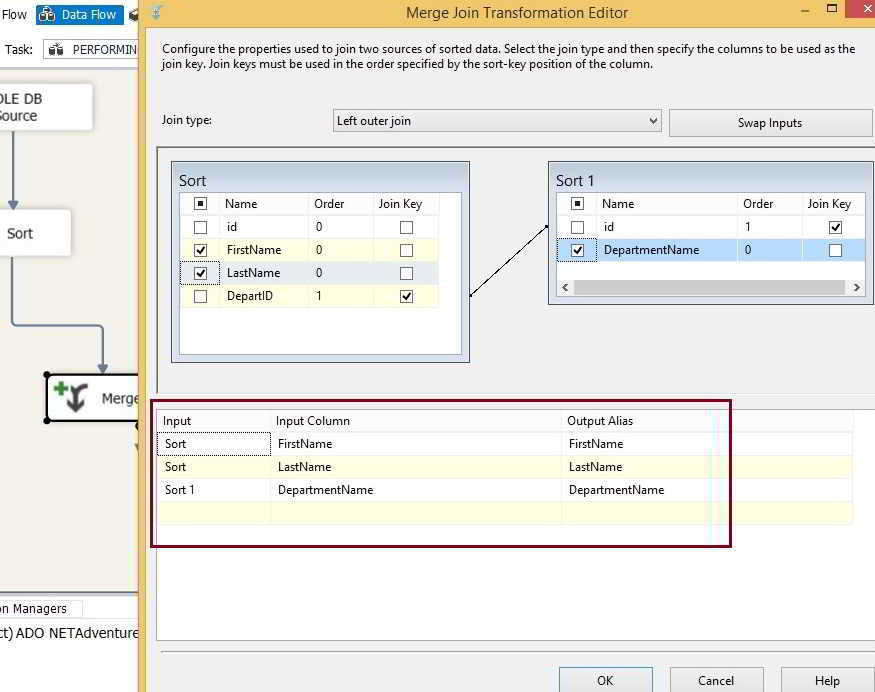

从上面的屏幕截图中，您可以看到Employees和Department表都使用DepartID和id列进行连接。因此，通过拖动箭头选择它们作为连接键。

现在，通过选中列名旁边的复选框，决定要将哪些列传输到目标表（传递列）。

从上面的屏幕截图中，您可以看到我们选择了[FirstName]、[LastName]和[Department]列作为输出列。

这意味着SSIS中的左外连接将生成Employees表中的所有[名字]、[姓氏]列行，以及[部门名称]列中DepartID等于任何id列数据的匹配行。所有不匹配的[部门名称]列行都将被视为NULL。

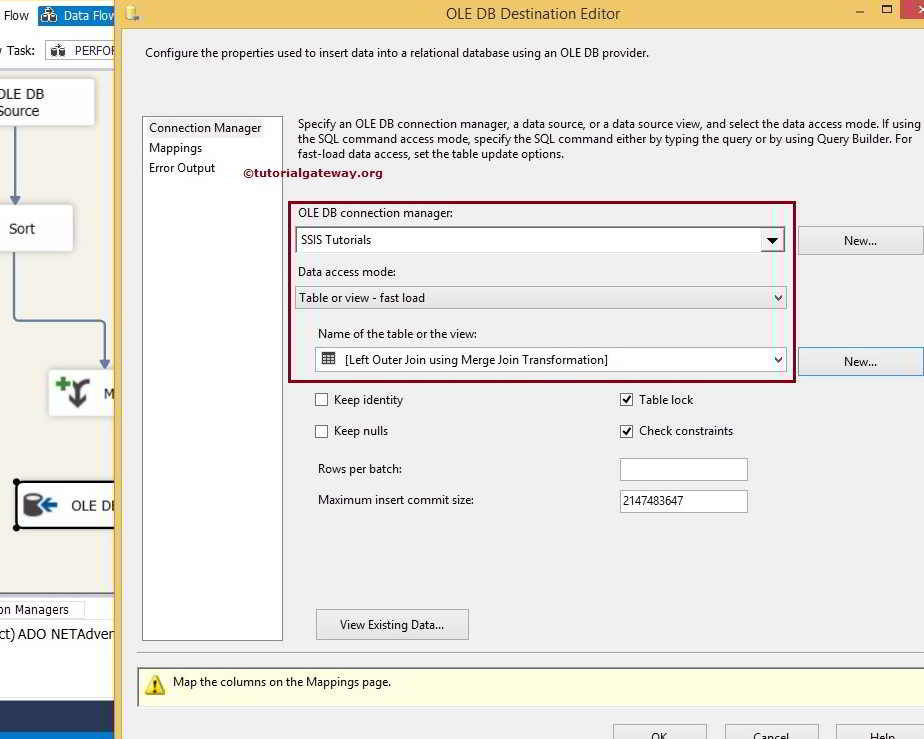

步骤10：将OLE DB目标拖放到数据流区域。接下来，双击它以配置目标服务器和目标表以存储Merge Join转换的输出

在这里，我们选择了下面的数据库和[使用Merge Join转换的左外连接]作为目标表

步骤 11：单击列选项卡以检查输入列是否与目标列匹配。如果不匹配，请将相应的列分配给目标列。

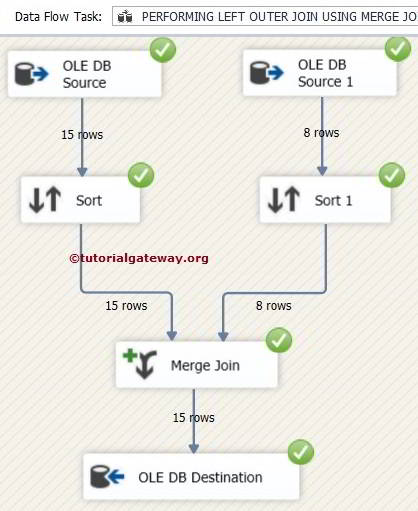

我们完成了SSIS Merge Join包中左外连接的设计。让我们执行该包

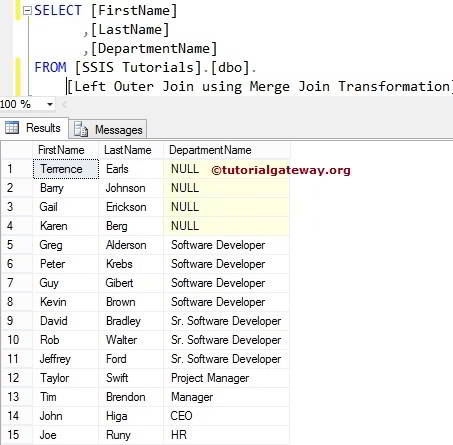

现在，让我们打开Management Studio并从[使用Merge Join转换的左外连接]表中选择列。
